Schutzprüfung nach VDE-AR-N 4110 in Baden-Württemberg und Bayern

Wir prüfen und parametrieren die Schutzeinrichtungen Ihrer PV-, Wind-, Biogas- oder Speicheranlage – bei der Inbetriebnahme, wiederkehrend und nach jeder Änderung an Parametern oder Geräten. Mit Schaltberechtigung bis 36 kV übernehmen wir auf Wunsch auch die erforderlichen Schalthandlungen. Sie erhalten ein vollständiges Prüfprotokoll für Ihren Netzbetreiber

Kontakt

Anfrage Schutzprüfung

Füllen Sie bitte das Formular aus – je mehr Angaben zu Ihrem Projekt, desto schneller erhalten Sie ein passendes Angebot. Wir melden uns kurzfristig bei Ihnen.

Bei der Übermittlung Ihrer Nachricht ist ein Fehler aufgetreten. Bitte versuchen Sie es erneut.

Vielen Dank für Ihre Nachricht! Wir werden uns so schnell wie möglich bei Ihnen melden.

Unsere Leistungen

Inbetriebnahmeprüfung von Schutzeinrichtungen an Übergabestationen und Erzeugungsanlagen

Prüfung der Strom- und Spannungswandler (Isolation, Bürde, Verdrahtung, Polarität und Übersetzungsverhältnis)

Schalthandlungen bis 36 kV zum Freischalten und Wiederzuschalten im Rahmen der Prüfung

NA-Schutz-Prüfung nach VDE-AR-N 4105 (Niederspannung) und Prüfung des Entkupplungsschutzes nach VDE-AR-N 4110 (Mittelspannung)

Siemens (SIPROTEC 4 und 5), SEG (MRA, MRI), Woodward, Schneider Electric und Stucke.

Prüfung und Schalthandlung aus einer Hand: Mit Schaltberechtigung bis 36 kV brauchen Sie für die Abschaltung keinen weiteren Dienstleister.

Ja. Wir übernehmen die Einstellwerte Ihres Netzbetreibers in das Schutzrelais und passen bei Bedarf die Schutzlogik an – bei Siemens SIPROTEC mit DIGSI 4 und DIGSI 5 sowie bei weiteren gängigen Herstellern.

Welche Schutzfunktionen wir prüfen

Je nach Anlage und TAB Ihres Netzbetreibers prüfen wir unter anderem:

Überstromzeitschutz (UMZ/AMZ) am Netzanschlusspunkt
Übergeordneter Entkupplungsschutz (Spannungs- und Frequenzschutz)
Blindleistungsrichtungs-Unterspannungsschutz (Q-U-Schutz)
Erdschlussschutz bzw. Erdschlussrichtungserfassung
Auslösekreis bis zum Leistungsschalter sowie Überwachungsfunktionen, z. B. bei Ausfall der Hilfsenergie oder Gerätestörung

Wann ist eine Schutzprüfung vorgeschrieben?

Die Pflicht zur Prüfung von Schutzeinrichtungen ergibt sich aus der VDE-AR-N 4110, den Technischen Anschlussbedingungen (TAB) Ihres Netzbetreibers sowie aus DGUV Vorschrift 3 und DIN VDE 0105-100.

Bei der Inbetriebnahme Zeitpunkt: vor der Inbetriebnahme der Erzeugungsanlage
Grundlage: VDE-AR-N 4110 bzw. 4105, TAB des Netzbetreibers

Wiederkehrende Prüfung Zeitpunkt: in der Regel alle vier Jahre
Grundlage: DGUV Vorschrift 3, DIN VDE 0105-100, TAB des Netzbetreibers

Nach Änderungen an Schutzeinstellungen oder Schutzgerät Zeitpunkt: nach der Änderung
Grundlage: TAB des Netzbetreibers

Maßgeblich sind immer die Vorgaben Ihres Netzbetreibers – einige Netzbetreiber legen abweichende Intervalle fest. Das Prüfprotokoll ist Teil der Nachweise gegenüber Netzbetreiber und Zertifizierungsstelle.

So läuft die Schutzprüfung ab

Anfrage: Sie senden uns Relaistyp, Einstellwerte bzw. Parameterliste und die Art der Station.
Vorbereitung: Wir stimmen Termin, Abschaltung und Hilfsenergie (230 V) mit Ihnen und gegebenenfalls dem Netzbetreiber ab. Die Schalthandlungen können wir selbst übernehmen.

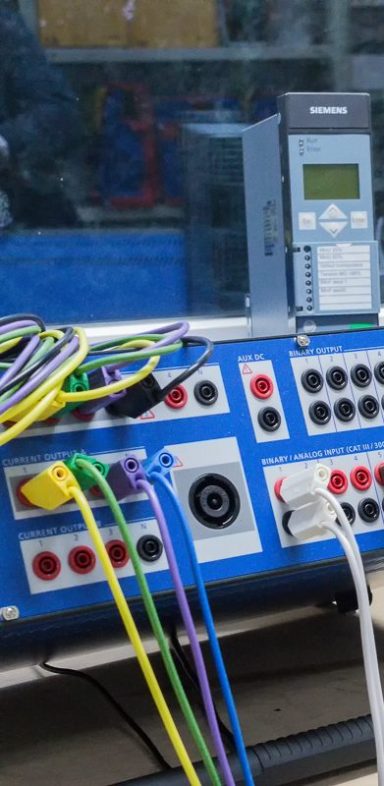

Prüfung vor Ort: Sekundärprüfung mit OMICRON CMC 500 – bei Inbetriebnahmen inklusive Auslösung des Leistungsschalters.
Dokumentation: Sie erhalten das Prüfprotokoll mit allen Anrege- und Auslösewerten, bereit zur Weitergabe an Ihren Netzbetreiber.

Prüftechnik, Software und Schutzrelais

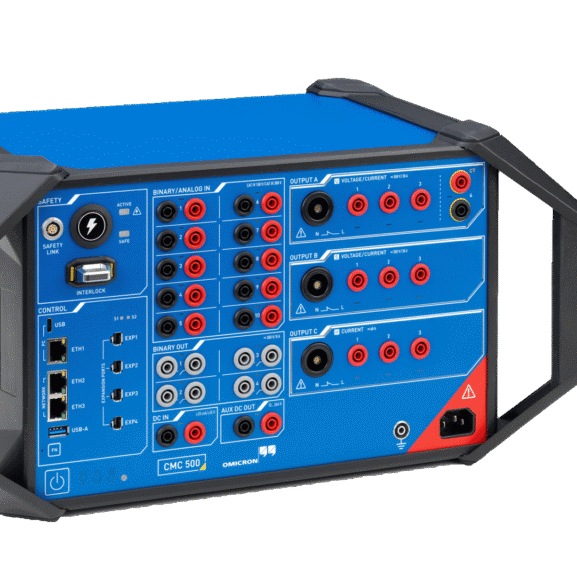

Wir prüfen mit OMICRON CMC 500 und Test Universe. Für die Parametrierung von Siemens SIPROTEC setzen wir DIGSI 4 und DIGSI 5 ein.

Erfahrung haben wir unter anderem mit Schutzrelais von:
Siemens (SIPROTEC 4 und 5), SEG (MRA, MRI), Woodward, Schneider Electric, Stucke sowie weiteren Herstellern.

Warum Mars Energie für Ihre Schutzprüfung?

Direkter Ansprechpartner: Der Ingenieur, der prüft, ist auch Ihr Ansprechpartner – von der Anfrage bis zum Protokoll.
Prüfung und Schalthandlung aus einer Hand: Mit Schaltberechtigung bis 36 kV brauchen Sie für die Abschaltung keinen weiteren Dienstleister.
Abgestimmt mit der Anlagenzertifizierung: Unsere Prüfprotokolle passen zu den Nachweisen, die Zertifizierungsstelle und Netzbetreiber verlangen.

Schutzprüfung und Anlagenzertifikat aus einer Hand

Planen Sie eine neue Erzeugungsanlage am Mittelspannungsnetz? Wir bereiten auch Ihr Anlagenzertifikat nach VDE-AR-N 4110 vor und begleiten Sie bis zur Konformitätserklärung – Schutzkonzept, Parametrierung und Prüfung bleiben so in einer Hand.

Mehr zur Anlagenzertifizierung

Ihr Ansprechpartner

Shahab Bahrami, B.Eng. Elektrotechnik – Betriebsleiter
Schaltberechtigung bis 36 kV

Ich führe die Schutzprüfungen selbst durch und bin von der Anfrage bis zum Prüfprotokoll Ihr direkter Ansprechpartner.
Telefon: +491745333087 · E-Mail: info@mars-energie.de

Häufige Fragen zur Schutzprüfung

Wie oft muss eine Schutzprüfung durchgeführt werden?

In der Regel alle vier Jahre. Maßgeblich sind die TAB Ihres Netzbetreibers – einige Netzbetreiber geben abweichende Intervalle vor oder fordern eine Prüfung nach bestimmten Ereignissen.

Muss die Anlage für die Prüfung abgeschaltet werden?

Nicht zwingend. Das Schutzrelais lässt sich häufig im laufenden Betrieb prüfen. Soll die gesamte Schutzkette bis zur Auslösung des Leistungsschalters geprüft werden – bei Inbetriebnahmen üblich –, ist eine Abschaltung erforderlich.

Können Sie die Abschaltung selbst durchführen?

Ja. Mit Schaltberechtigung bis 36 kV führen wir die Schalthandlungen für die Prüfung in Abstimmung mit Ihnen bzw. dem Anlagenverantwortlichen und – falls erforderlich – dem Netzbetreiber durch.

Können Sie Schutzrelais auch parametrieren?

Ja. Wir übernehmen die Einstellwerte Ihres Netzbetreibers in das Schutzrelais und passen bei Bedarf die Schutzlogik an– unabhängig vom Hersteller des Schutzgeräts.

Welche Unterlagen benötigen Sie von mir?

Hersteller und Typ des Schutzrelais, die vom Netzbetreiber vorgegebenen Einstellwerte, die Schaltpläne der Station und eine Angabe, ob vor Ort Hilfsenergie verfügbar ist.

Was kostet eine Schutzprüfung?

Der Aufwand hängt von Anzahl und Typ der Schutzrelais, den Schutzfunktionen und der Anfahrt ab. Senden Sie uns die Eckdaten – Sie erhalten ein verbindliches Angebot.
